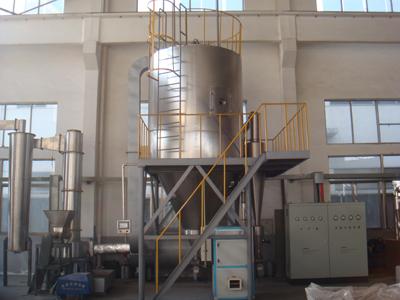

中藥浸膏噴霧干燥機
概述中藥浸膏是由植物根莖葉提取而成,特別是醇提工藝,它含糖份較高,在高溫下…
概述
中藥浸膏是由植物根莖葉提取而成,特別是醇提工藝,它含糖份較高,在高溫下易軟化熔融,普通的離心噴霧已無法滿足干燥,針對這種情況我公司組織了一批精干的技術力量,總結出幾年來本廠設計制造噴霧干燥機的成功經驗,收集了國內外同行業同類型產品的優點,經過精密、反復的工藝計算和無數次的實驗,開發出了中藥專用噴霧干燥機組,并推廣到了一些知名藥廠使用。
設備特點
中藥專用噴霧干燥機組在設計中作了改進:
1、 塔徑塔高做了相應的調整,既保證物料干燥之前接觸不到塔壁,又保證物料在熱風中的停留時間;塔壁設有夾套冷風冷卻裝置,確保物料吸附在塔壁上因局部溫度過高而產生軟化、熔融甚至焦化現象;錐角增大,錐體上安裝空氣震擊器,用壓縮空氣脈沖式地震擊筒體,把吸附在筒體上的粉料順暢地?fù)袈湎聛?lái);
2、主機內所有與物料接觸處采用平面或圓弧過渡,接觸面都進行打磨、拋光工序處理(精拋至10以上),避免砂眼、死角。杜絕積料堵料;整個機組與物料接觸處材質采用不銹鋼,保證物料不受污染;與物料接觸的傳動件都采用良好的密封,可防水防油;出料處用密封蝶閥操作,防止漏風;引風出料管段都采用活連接,可隨時拆裝、清洗、消毒、滅菌處理等等;
3、空氣予處理系統采用初中高三級空氣過濾,凈化空氣達至十萬級;
4、本機組用PLC程序控制系統回路;觸摸屏動畫顯示工藝流程,具有可操作性,變量操作參數實現模糊技術自動跟蹤調節;用變頻器穩定安全地調節霧化器;進、出風溫度、塔內壓力數顯,可^設定等等。
技術規格
型號
|
ZLPG-5
|
ZLPG-10
|
ZLPG-25
|
ZLPG-50
|
ZLPG- 80 |
ZLPG-100
|
ZLPG- 150 |
ZLPG- 200 |
ZLPG- 300 |
|||||||
水份蒸發量(kg/h)
|
5
|
10
|
25
|
50
|
80
|
100
|
150
|
200
|
300
|
|||||||
料液處理量(kg/h)
|
6-7
|
12-14
|
25-34
|
50-68
|
80-108
|
100-135
|
150-203
|
200-270
|
300-406
|
|||||||
成品產量 (kg/h)
|
1-2
|
2-4
|
4.8-7.2
|
9.2-14
|
14.8-22.4
|
18.4-28
|
28-42
|
36.8-56.4
|
55-85
|
|||||||
濕物料含固量(kg/h)
|
18-25
|
|||||||||||||||
成品含水率(%)
|
3-5
|
|||||||||||||||
電功率(k w)
|
36
|
45
|
63
|
99
|
132
|
153
|
204
|
246
|
330
|
|||||||
加熱源
|
蒸汽+電 Steam plus electricity
|
|||||||||||||||
產品普及方式
及效率
|
兩級旋風除塵器或一級旋風除塵器及一級濕式除塵器≥95%
|
|||||||||||||||
自控儀表
|
熱風溫度及排風溫度指示,自動調節溫控儀
|
|||||||||||||||
進風溫度(℃)
|
150-200
|
|||||||||||||||
出風溫度(℃)
|
80-100
|
|||||||||||||||
外形尺寸
(mm)
|
長L
|
5000
|
5500
|
7000
|
8000
|
9800
|
11000
|
12200
|
14100
|
15000
|
||||||
寬W
|
3000
|
3500
|
4000
|
5000
|
5700
|
6200
|
7000
|
7800
|
9000
|
|||||||
高H
|
4500
|
4600
|
5200
|
6500
|
7600
|
8100
|
9000
|
9850
|
11100
|
|
|
|
|
||
|
|
|
